Detalles del producto
Lugar de origen: China.
Nombre de la marca: JIAYAO/RUNXI/OEM/ODM
Certificación: CE, ISO9001
Número de modelo: colocación rápida
Pago y términos de envío
Cantidad de orden mínima: 1 pieza
Precio: US$ 1/Piece
Condiciones de pago: L/C, T/T
Conexión: |
Masculino y femenino |
Estructura: |
Control de las |
Flexible o rígido: |
Las demás: |
Nombre del producto: |
Acoplamiento rápido |
Estándar: |
Estándar |
El material: |
Acero inoxidable |
Conexión: |
Masculino y femenino |
Estructura: |
Control de las |
Flexible o rígido: |
Las demás: |
Nombre del producto: |
Acoplamiento rápido |
Estándar: |
Estándar |
El material: |
Acero inoxidable |

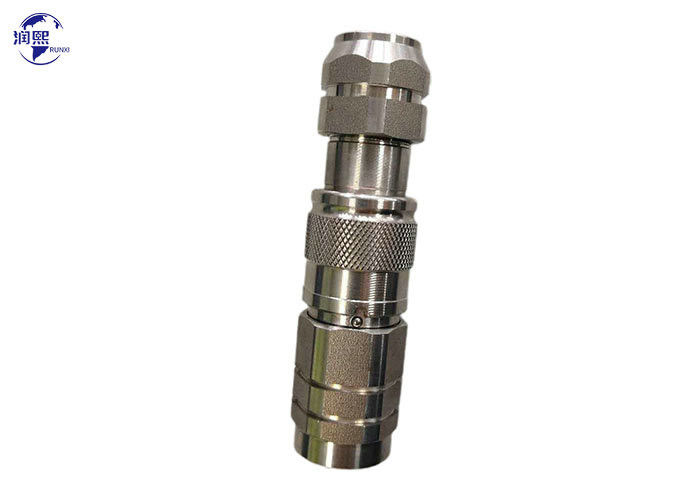

Acero inoxidable acoplamientos de conexión rápidaestán diseñados para conectar y desconectar rápidamente mangueras, tuberías o equipos sin necesidad de herramientas o habilidades especiales.Los acopladores están hechos de acero inoxidable de alta calidad,que proporciona una excelente resistencia a la oxidaciónLos acopladores rápidos de acero inoxidable son capaces de manejar aplicaciones de alta presión y alta temperatura.
Características:
1Las válvulas de poppet están disponibles para evitar fugas sin acoplamiento.
2Las válvulas de poppet se abren automáticamente cuando están acopladas, dentro de la presión de trabajo nominal, para mantener el flujo del acelerador.
3Las piezas críticas son endurecidas para su durabilidad.
4El mecanismo de bloqueo de la bola mantiene las dos piezas juntas.
5.Prevención de la torsión de la manguera debido a la posibilidad de movimiento en posición acoplada.
6El enchufe y el enchufe están mecanizados con precisión a partir de barras sólidas.
7Tratamiento de la superficie Cr III
8.Cumple con la norma ISO A. Compatible con las series PARKER 6600, FASTER ANV, AEROQUIP 5600, HANSEN HA 15000, Tomco A5600,Acoplamiento hidráulico de liberación rápida de la serie Stucchi BIR y de la serie Dixon K
Construcción estándar y opción:
Estándar:ISO7241-B, ISO16028, Intercambiable con los acopladores rápidos estándar ISO 16028 y ISO 7241-A.
Aplicación:
- Para la transferencia rápida y segura de fluidos entre tuberías, mangueras, tanques y equipos (utilizados para equipos de construcción, equipos forestales, maquinaria hidráulica y equipos de petróleo).
- Ampliamente utilizado en sistemas neumáticos e hidráulicos para conectar mangueras, cilindros, válvulas y otros componentes.
- También se utiliza en aplicaciones agrícolas para conectar sistemas de riego, bombas y mangueras.
Parámetros de acoplamiento rápido:
| Acoplamiento rápido | |||||||
| Punto de trabajo | Los | ØD | HC | A. No | T. | ||
| E102-02SF y sus derivados | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| Se trata de una sustancia de origen vegetal. | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF y sus derivados | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| Se trata de una sustancia de origen vegetal. | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| Se trata de un producto que contiene un alto contenido de sodio. | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| Acoplamiento rápido | ||||||
| Punto de trabajo | El LP | C. Las | HC | T. | ||
| E102-02PF y sus derivados | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF y sus derivados | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF y sus derivados | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF y sus derivados | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF y sus derivados | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| Tamaño (en) |
El ISO (mm) |
Presión máxima de trabajo (barras) |
Flujo nominal (l/m) |
Min Presión de represión (barras) |
Pérdida de líquido (ml-cc) |
||
| Conexión | Conexión | Hombre | Mujeres | ||||
| 4/4. | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3 / 4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1 y 4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1 y 2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
