Detalles del producto
Lugar de origen: China.
Nombre de la marca: JIAYAO/RUNXI/OEM/ODM
Certificación: ISO9001:2008
Número de modelo: Manguera del metal flexible
Pago y términos de envío
Cantidad de orden mínima: 1 metro
Precio: US$ 1/Meter
Condiciones de pago: L/C, T/T
Clasificación por temperatura: |
Tubo de alta/baja temperatura |
MPa Classfication: |
Tubería de alta presión |
Estándar: |
Las especificaciones de las normas de calidad de los productos de la Unión incluyen las siguientes: |
Diámetro: |
de 13 a 243 mm |
Mediano: |
Se aplican las siguientes condiciones: |
El material: |
Acero inoxidable |
Clasificación por temperatura: |
Tubo de alta/baja temperatura |
MPa Classfication: |
Tubería de alta presión |
Estándar: |
Las especificaciones de las normas de calidad de los productos de la Unión incluyen las siguientes: |
Diámetro: |
de 13 a 243 mm |
Mediano: |
Se aplican las siguientes condiciones: |
El material: |
Acero inoxidable |
Con un contenido de aluminio superior a 0,25% en peso

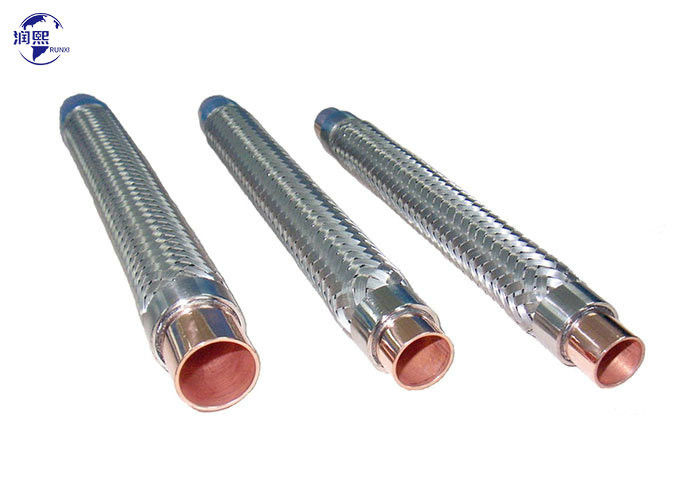

La manguera flexible metálica utilizada para transportar todo tipo de medio es un tipo de elemento flexible compuesto por una manguera ondulada de acero inoxidable compuesta por una capa trenzada exterior,de una o varias capas de alambre o cinturón de acero, con juntas o bridas en ambos extremos.
La manguera de metal flexible se puede utilizar ampliamente en sistemas como agua, vapor, aceite caliente y gas con su resistencia a la presión y estructura flexible.
Se utilizan para conducir líquidos, compensar los problemas originados por la instalación y absorber vibraciones y expansiones.
Las mangueras metálicas flexibles pueden reforzarse mediante doble trenzado para aumentar su resistencia a la presión y a las condiciones ambientales.También es posible reforzarlos con resortes con diferentes espesores de alambre o con tiras para alargar su vida útil para condiciones ambientales más severas.
Las características:
√ Resistencia a la corrosión
√ Resistencia a altas y bajas temperaturas
√ peso ligero
√ Pequeño volumen
√ Buena flexibilidad
Diferentes tipos de conexión:
* BSPT Taper Hombre,
* BSP Cone Femenino con una tuerca giratoria
* BSP Cara plana Mujer con una tuerca giratoria
* Acoplamientos de deslizamiento DIN2828
* Accesorios del TNP
* Conexiones de bridas, los códigos de bridas pueden ser DIN2500, ANSI B 16.5, JIS B2210-84
| Tipos de mangueras metálicas flexibles | manguera flexible trenzada a alta presión En el caso de las máquinas de la categoría 84 En el caso de los productos de acero inoxidable, el valor de los productos de acero inoxidable es igual o superior a 20%. En el caso de los productos de acero inoxidable, el valor de las partidas de acero inoxidable incluidas en el anexo 1 del Reglamento (CE) n.o 1272/2008 es el valor de las partidas de acero inoxidable. En el caso de las máquinas de la categoría 84 En el caso de los productos de acero inoxidable, el valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero. manguera trenzada de pared ultrapesada |
| Selección del material | Acero inoxidable 321, 304, 316L |
| Selección de la presión de trabajo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Resistente a la temperatura | Temperatura alta/baja |
| Selección de los accesorios | Disponible el conjunto de mangueras metálicas flexibles, con accesorios y bridas de extremo |
| Aplicación | Ampliamente utilizado en los campos del petróleo, industria química, aeroespacial, metalurgia, electricidad, gas, construcción, mecánica, construcción, hierro y acero, fabricación de papel, tejidos, medicina,alimentos y recipientes para el transporte de agua, vapor, aceite, productos químicos, etc. |
Construcción de mangueras metálicas flexibles
Núcleo interno:
Acero inoxidable corrugado
· Las fuentes de resistencia de las mangueras metálicas flexibles están disponibles en acero inoxidable 304, 321 y 316L
· Tubos de acero inoxidable formados en ondulaciones paralelas entre sí
· Opción helicoidal / enroscada disponible bajo petición
Núcleo exterior:
Capas trenzadas de acero inoxidable
· Comprar una manguera de núcleo ondulado sin capas, trenzada única o doble
· Capas de trenzas exteriores de mangueras metálicas flexibles hechas de acero inoxidable 304
· Ver clave de código de la capa de trenza en la parte inferior de esta tabla
Ventajas de la manguera de metal flexible:
• Todas las mangueras metálicas - núcleo de acero inoxidable corrugado, vendido por separado o con capas de acero trenzado
· Las tolerancias de presión incluyen el vacío completo a las enumeradas en la tabla de especificaciones a continuación
· Aplicación Temperaturas clasificadas de criogénico a 1500° F
· Cumple o excede la norma ISO 10380 a presión máxima de trabajo
Gráfico de tamaños de mangueras metálicas flexibles:
| Datos técnicos de las mangueras flexibles metálicas de alta presión | |||||||
| Las demás: | Identificación | - ¿ Qué es eso? | Min.bendradio | Prescripciones de presión a 20 °C | Peso/pie | ||
| las capas | Estático | Dinámico | - ¿Qué quieres decir? | La presión. | ¿Qué es eso? | ||
| pulgadas | pulgadas | pulgadas | pulgadas | el psi | el psi | ||
| 1 | 4/4. | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3 / 4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1 y 4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1 y 2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2 y 2/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Nota: Los datos se basan en 20°C. La presión disminuirá a medida que aumente la temperatura ambiente. | |||||||
Las mangueras metálicas onduladas tienen una estructura flexible y flexible; confiable, rápida y fácil de conectar con mangueras resistentes a la presión y la temperatura que ahorran tiempo.
Las mangueras metálicas flexibles sin trenzas eliminan los problemas de conexión rígida.y mangas en lugar de montar con elementosLa manguera de metal corrugado es una manguera industrial de uso general y está disponible en diferentes grados de acero inoxidable, incluidos ss304, 321,Las demás:
Las mangueras metálicas complejas con una larga vida útil; prácticas, seguras, rápidas y fáciles de instalar.
